一、產品介紹

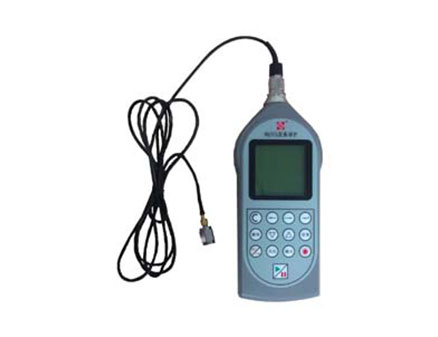

AWA5936型振動計是采用數字信號處理技術的新一代袖珍式振動測量?jī)x器，測量加速度、速度和位移，用于機器、電機、車輛、建筑等振動的測量，也可將本儀器作為振動測量的采集系統，將數據采集后保存在儀器中，帶回傳到計算機中進一步分析處理。
儀器有以下配置：配置1、作為一般的振動計；
配置2、作為積分振動計；
配置3、按GB/T 14790.1-2009要求測量手傳振動Wh計權加速度ah和A（8）或A（4）；
AWA6291實時信號分析儀配置加速度計、電荷放大器和振動測量軟件后，可用于機器振動振動測量。
二、產品參數
型號名稱 | AWA5936-1型 | AWA5936-2型 | AWA5936-3型 （手傳振動計） | AWA6291型 （機器振動測量） |
特 點 | ● 同時測量a、v、s三種振動量的有效值、峰值、峰峰值； | ● 同AWA5936-1； ● 積分測量，顯示等效值； ● 可選配SD卡存貯數據，實現大容量存貯、錄音、U盤、讀卡器等功能。 | ● 同AWA5936-2； ● 手傳振動測量 | ●同時測量a、v、s三種振動量的有效值、峰值、峰峰值； ● 1/3OCT頻帶加速度、速度和位移值； ●對機器振動信號進行實時FFT分析 |
傳感器 | 加速度傳感器，靈敏度：2.5pC/m·s-2（可選擇其它靈敏度，但測量范圍會有不同） | AWA84106型壓電加速度計，電荷靈敏度：≈2.5 pC/m·s-2 |
測量范圍 | 加速度：0.01m/s2~300m/s2 速度：0.01mm/s~3000mm/s 位移：0.01mm~30mm | 87dB-177dB | 加速度：0.05～5000m/s2 速度：0.5～50000mm/s 位移：5μm～500mm |
頻率范圍： | 加速度：10Hz～8kHz； 速度：10Hz～4kHz； 位移：10Hz～250Hz | 5Hz～1600Hz； | 加速度：2Hz ~ 20kHz 速度：2Hz ~ 1.5kHz 位移：2Hz ~ 200Hz |
頻率計權和濾波 | 數字濾波實現并行(同時)加速度、速度、位移 | Wh計權，數字濾波實現 | 數字濾波實現并行(同時)加速度、速度、位移 |
檢波器特性 | 并行有效值、峰值、峰峰值 |
時間平均方式 | 并行（同時）時間常數1s和時間常數8s | 并行（同時）時間常數1s和時間常數8s及積分平均 | 并行（同時）指數平均、線性平均，時間常數 125ms、1s、 8s； |
主要測量指標 | 1s時間計權瞬時值、8s時間計權瞬時值、加速度、速度、位移的有效值、峰值、峰峰值； | 同AWA5936-1；以及1秒等效值、等效連續值；加速度、速度、位移的有效值、峰值、峰峰值；測量經歷時間(Tm)。 | 同AWA5936-2；以及Wh計權加速度的有效值、峰值、峰峰值；A(8)或A(4)。 | 機器振動信號實時FFT分析，加速度、速度、位移測量。 機器振動的1/3OCT頻帶加速度、速度和位移值。 |
積分測量時間 | —— | 1s到24h可分檔設定或任意設定 | 1s到24h分檔或任意設定 |
Ａ/Ｄ位數 | 24位 | 24位 |
線性范圍 | 加速度：80dB；速度：100dB；位移：80dB | 大于80dB | 大于90dB |
采樣頻率 | 48 kHz | FFT：48kHz、24kHz、12kHz、6kHz、 3kHz、1.5kHz、750Hz |
基本測量誤差 | 5%（15.92Hz為參考頻率） | 5% |
顯示器 | 128×128點陣液晶顯示，對比度16級可調， LED背光 | 240×160點陣LCD， LED背光 |
數據存貯： | —— | 128組等效連續值及1s等效值 | Z多12288組，也可將測量結果轉存到U盤 |
輸出 | AC（交流）、DC（直流） | AC（交流）、DC（直流），USB接口（需選配SD卡大容量存貯模塊） | RS 232接口：可接微型打印機，也可接PC機； mini B型USB接口：接PC機或U盤 |
內部日歷時鐘 | —— | 誤差小于1分鐘/月 | 誤差小于1分鐘/月 |
電池 | 4節LR6堿性電池或5V外接電源。工作電流約120mA | 6節LR6堿性電池，可連續使用12小時；也可外接5V電源，電流不大于150mA |
外形尺寸 | 230×80×30 | 260 × 90 × 38 |
質量 | 0.4 | 主機：0.5 |
工作溫度 | -10℃～50℃ |
選配功能 | —— | SD卡大容量存貯和錄音功能，錄音時間：1秒到1小時 |
|
三、產品特點
● 同時測量a、v、s三種振動量的有效值、峰值、峰峰值；
● 可進行積分測量，計算并顯示振動的等效值；
● 可選配FFT分析和1/3OCT分析；
華熙昕瑞為您提供全面的技術支持和完善的售后服務！ 詳情咨詢：0532-58930822
型號名稱 | AWA5936-1型 | AWA5936-2型 | AWA5936-3型 （手傳振動計） | AWA6291型 （機器振動測量） |
特 點 | ● 同時測量a、v、s三種振動量的有效值、峰值、峰峰值； | ● 同AWA5936-1； ● 積分測量，顯示等效值； ● 可選配SD卡存貯數據，實現大容量存貯、錄音、U盤、讀卡器等功能。 | ● 同AWA5936-2； ● 手傳振動測量 | ●同時測量a、v、s三種振動量的有效值、峰值、峰峰值； ● 1/3OCT頻帶加速度、速度和位移值； ●對機器振動信號進行實時FFT分析 |
傳感器 | 加速度傳感器，靈敏度：2.5pC/m·s-2（可選擇其它靈敏度，但測量范圍會有不同） | AWA84106型壓電加速度計，電荷靈敏度：≈2.5 pC/m·s-2 |
測量范圍 | 加速度：0.01m/s2~300m/s2 速度：0.01mm/s~3000mm/s 位移：0.01mm~30mm | 87dB-177dB | 加速度：0.05～5000m/s2 速度：0.5～50000mm/s 位移：5μm～500mm |
頻率范圍： | 加速度：10Hz～8kHz； 速度：10Hz～4kHz； 位移：10Hz～250Hz | 5Hz～1600Hz； | 加速度：2Hz ~ 20kHz 速度：2Hz ~ 1.5kHz 位移：2Hz ~ 200Hz |
頻率計權和濾波 | 數字濾波實現并行(同時)加速度、速度、位移 | Wh計權，數字濾波實現 | 數字濾波實現并行(同時)加速度、速度、位移 |
檢波器特性 | 并行有效值、峰值、峰峰值 |
時間平均方式 | 并行（同時）時間常數1s和時間常數8s | 并行（同時）時間常數1s和時間常數8s及積分平均 | 并行（同時）指數平均、線性平均，時間常數 125ms、1s、 8s； |
主要測量指標 | 1s時間計權瞬時值、8s時間計權瞬時值、加速度、速度、位移的有效值、峰值、峰峰值； | 同AWA5936-1；以及1秒等效值、等效連續值；加速度、速度、位移的有效值、峰值、峰峰值；測量經歷時間(Tm)。 | 同AWA5936-2；以及Wh計權加速度的有效值、峰值、峰峰值；A(8)或A(4)。 | 機器振動信號實時FFT分析，加速度、速度、位移測量。 機器振動的1/3OCT頻帶加速度、速度和位移值。 |
積分測量時間 | —— | 1s到24h可分檔設定或任意設定 | 1s到24h分檔或任意設定 |
Ａ/Ｄ位數 | 24位 | 24位 |
線性范圍 | 加速度：80dB；速度：100dB；位移：80dB | 大于80dB | 大于90dB |
采樣頻率 | 48 kHz | FFT：48kHz、24kHz、12kHz、6kHz、 3kHz、1.5kHz、750Hz |
基本測量誤差 | 5%（15.92Hz為參考頻率） | 5% |
顯示器 | 128×128點陣液晶顯示，對比度16級可調， LED背光 | 240×160點陣LCD， LED背光 |
數據存貯： | —— | 128組等效連續值及1s等效值 | Z多12288組，也可將測量結果轉存到U盤 |
輸出 | AC（交流）、DC（直流） | AC（交流）、DC（直流），USB接口（需選配SD卡大容量存貯模塊） | RS 232接口：可接微型打印機，也可接PC機； mini B型USB接口：接PC機或U盤 |
內部日歷時鐘 | —— | 誤差小于1分鐘/月 | 誤差小于1分鐘/月 |
電池 | 4節LR6堿性電池或5V外接電源。工作電流約120mA | 6節LR6堿性電池，可連續使用12小時；也可外接5V電源，電流不大于150mA |
外形尺寸 | 230×80×30 | 260 × 90 × 38 |
質量 | 0.4 | 主機：0.5 |
工作溫度 | -10℃～50℃ |
選配功能 | —— | SD卡大容量存貯和錄音功能，錄音時間：1秒到1小時 |
|
● 同時測量a、v、s三種振動量的有效值、峰值、峰峰值；
● 可進行積分測量，計算并顯示振動的等效值；
● 可選配FFT分析和1/3OCT分析；
